Descripción general:
Genew UnionCore unified Subscriber Data Management (uSDM) consta de elementos de red EPC y 5GC del servicio de gestión de suscripción, son HLR, HSS, AUSF, UDM, que se basan en el estándar 3GPP y el estándar ETSI NFV, cada uno de ellos puede ser únicamente implementado como VNF independiente o implementado de manera convergente como un producto unificado pero que representa múltiples responsabilidades.
Genew UnionCore está diseñado para escenarios de aplicación de banda ancha móvil mejorada (eMBB), comunicación de tipo de máquina masiva (mMTC), comunicación de baja latencia ultra confiable (uRLLC), etc. apertura de capacidades y otras soluciones de servicios representativos en 4G y 5G.Genew UnionCore aprovecha las tecnologías de nube y NFV para simplificar la red de los operadores y maximizar los recursos de TI, y ayuda al operador a establecer una arquitectura de red central de extremo a extremo para enfrentar los desafíos comerciales y técnicos con una solución simple, de alta calidad y de bajo TCO.
Arquitectura del producto:

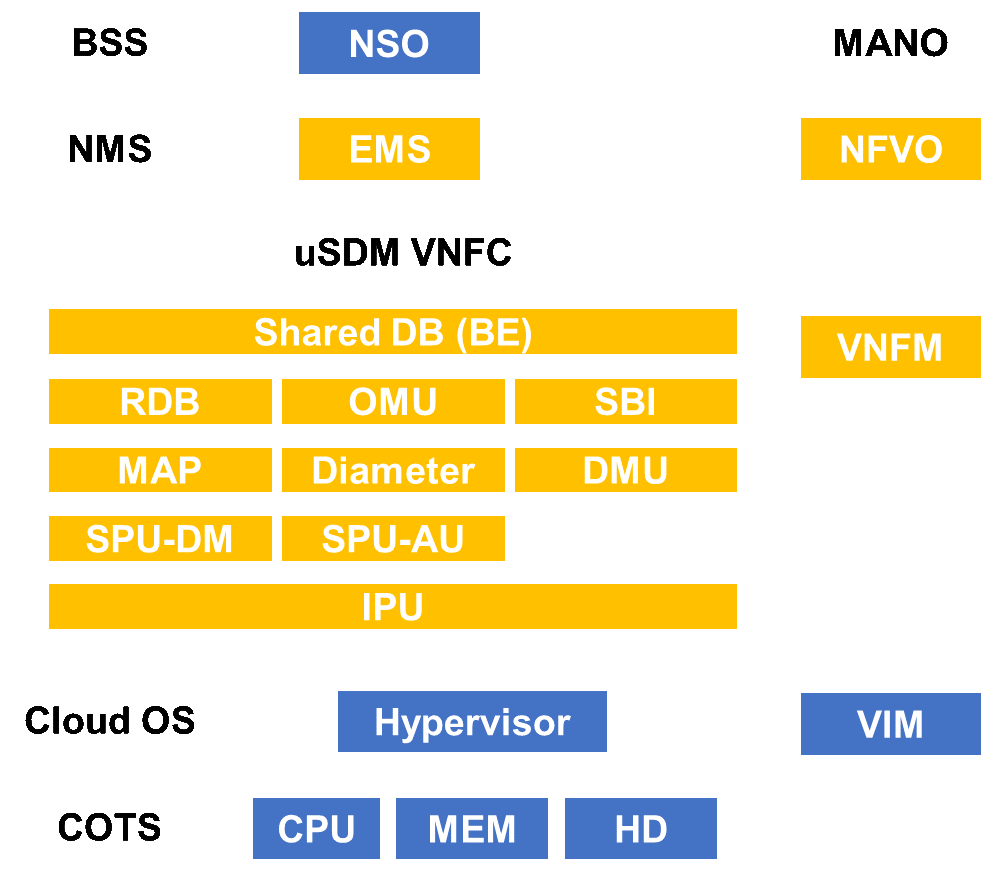

La arquitectura del sistema de uSDM se basa en la arquitectura estándar ETSI NFV.Los componentes funcionales principales pueden implementarse como VNF en la infraestructura virtual y administrarse mediante la plataforma en la nube.La arquitectura del sistema de uSDM se muestra en la siguiente figura:
Genew UnionCore uSDM se desarrolla sobre la base de la idea de convergencia a nivel atómico, lo que significa que no solo el sistema se desagrega en diferentes módulos, sino que cada módulo es un componente de función de red virtualizada (VNFC) totalmente independiente que podría implementarse en una VM o contenedor. , pero también para señalización 2/3G, 4G y 5G, se tratan dentro del módulo de gestión de datos (DM) unificado.
Las funciones del módulo se describen en la siguiente tabla:
Módulo | Categoría | Descripción |
Base de datos compartida | base de datos | el compartido DB, como base de datos de back-end, es proporcionada por 3rd fiesta, podría usar Oracle u otras bases de datos de código abierto como Maria DB, Couchbase, etc. Y podría implementarse de forma remota y compartirse con otras aplicaciones. |
RDB | Base de datos de memoria | Las tiendas RDB los datos del suscriptor del usuario y los datos de la política, datos IMS, etc., como un front-end base de datos, se comunica con la base de datos back-end utilizando las API proporcionadas por la base de datos back-end.Se basa en Redis DB, Redis DB es una memoria de código abierto base de datos con un rendimiento extraordinario y funciones fértiles. |
OMU | O&M | La OMU es la Unidad de Operación y Gestión, proporciona mantenimiento de rutina FCAPS operación. |
OSE | Interfaz | El OSE trata con las interfaces basadas en servicios, especialmente la capa HTTP2 con carga función de equilibrio. |
MAPA | Interfaz | El mapa se ocupa de la interfaz C/D/Gr/Ge. |
Diámetro | Interfaz | El diámetro se ocupa de las interfaces S6a/S6d/Cx/Dx/Sh/Si. |
DMU | Interfaz & Servicio | La DMU es la Unidad de Gestión de Datos, se ocupa de los mensajes MAP, Diámetro y UDM con carga función de equilibrio. |
SPU-DM | Servicio | La SPU es el Servicio Unidad de Tratamiento de datos de abonados, datos de pólizas y datos IMS.Se trata de procedimientos de datos de usuario, procedimientos de segmento, procedimientos de accesibilidad, voz y Trámites de SMS, etc. |
SPU-AU | Servicio | La SPU-AU es la unidad de procesamiento de servicios de AUSF, proporciona autenticación UE funciones como 5G AKA/EAP, 4G AKA y autenticación IMS, etc. |
UIP | Servicio | La UIP es la La unidad de procesamiento IP transmite la señalización y los mensajes con equilibrio de carga función. |
ccsme | O&M | el ccsme consta de los agentes de O&M de los NE y un servidor web para proporcionar navegación y Arquitectura de O&M del servidor, y también incluye parte de las funciones de MANO como NFVO y VNFM.Su nombre es Nube NuMax. |

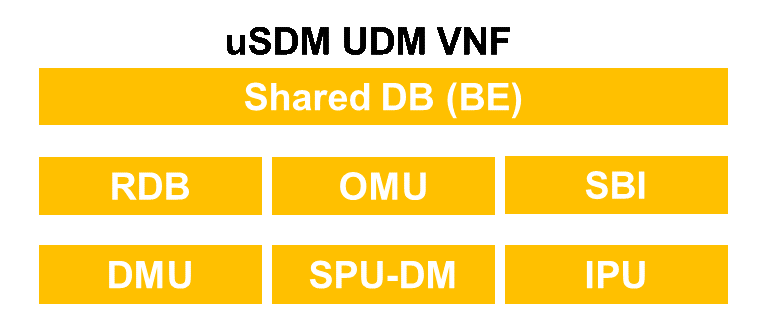

Entonces, cuando se necesita implementar un solo NE por separado, la arquitectura es como la figura a continuación:
Reflejos:
Genew UnionCore, incluido el uSDM, se desarrolló en base a la idea de convergencia a nivel atómico, lo que significa que no solo el sistema se desagrega en diferentes módulos, sino que cada módulo es un componente de función de red virtualizada (VNFC) totalmente independiente que podría implementarse en una VM o El contenedor, pero también para la señalización 4G y 5G, se tratan dentro del módulo de gestión de datos (DM) unificado.
Esto mejora la integración del sistema para que un solo usuario solo ocupe un recurso sin importar el tipo de acceso.Esto también mejora la calidad del servicio cuando el usuario cambia entre 4G y 5G, ya que la dirección IP del UE está en el mismo elemento de red, no hay interrupción del servicio durante el traspaso de RAT.
Los productos Genew UnionCore, incluido uSDM, se basan en la arquitectura estándar ETSI NFV. Dentro de esos productos, hay diferentes módulos, como RDB, ya que la base de datos almacena el contexto y el estado de los usuarios, SPU, ya que la unidad de procesamiento de servicios se ocupa de servicios específicos. incluyendo procesos de interfaz para tratar con diferentes interfaces de cada elemento de red.Y este diseño en realidad separa la capa de datos de la capa de lógica de servicio, la capa de lógica de servicio no contiene ningún dato clave como el contexto del usuario, el estado del usuario y el contexto de la interfaz, etc.
La arquitectura sin estado mejora la confiabilidad del sistema, la falla de una unidad de procesamiento de servicio de la capa lógica de servicio se recuperará rápidamente sin ningún impacto en el servicio, ya que los datos clave se almacenan en la capa de datos, en el RDB, y otra unidad de procesamiento de servicio normal obtendrá los datos de RDB para continuar con el servicio actual.Esto también facilita la ampliación, la ampliación y la actualización del sistema.
La arquitectura ETSI NFV admite el desacoplamiento de tres capas: capa de software, capa de virtualización y capa de hardware.Los productos Genew UnionCore, incluido uSDM, se basan en la arquitectura estándar ETSI NFV, pueden ejecutarse en sistemas universales de Cloud OS y servidores Commercial-Off-The-Shelf (COTS) y brindan a los operadores soluciones de red flexibles y económicas.Cada aplicación y cada sistema operativo se ejecutan en máquinas virtuales (VM) independientes o las aplicaciones se ejecutan en contenedores independientes.Al compartir recursos de hardware virtualizados, Genew UnionCore optimiza la utilización de recursos de hardware y reduce los tipos de hardware en uso, lo que permite a los operadores responder rápidamente a los cambios del mercado.
Genew UnionCore con su solución MANO admite la expansión o contracción dinámica de varias capacidades en función de la carga del sistema, como la cantidad de usuarios simultáneos y la capacidad de la CPU.Esto asegura la utilización eficiente de los recursos y cumple con el concepto de ahorro de energía y reducción de emisiones.
Genew UnionCore adopta la arquitectura basada en servicios, hay diferentes microservicios como unidades RDB/SBI/DMU/SPU-DM/SPU-AU/OMU dentro del sistema, y podrían implementarse en máquinas virtuales o contenedores, para lograr el escalado elástico. capacidades y velocidad de introducción de nuevas funcionalidades.
Las prácticas generales de implementación, reconocidas como Cloud Native, son adoptadas por Genew UnionCore para aprovechar de manera constante y completa las posibilidades de la nube para respaldar los modelos comerciales orientados a la nube y satisfacer la mayor automatización necesaria para atender un panorama competitivo impredecible.
Todos los productos Genew UnionCore, incluido uSDM, comparten la misma arquitectura de software del sistema que permite la gestión centralizada y el procesamiento distribuido, lo que facilita el control y la gestión de redes móviles de gran capacidad.Genew UnionCore uSDM admite 1+1 activo/en espera, N+1 multiactivo/en espera y solución de redundancia de carga compartida N+M.Además, Genew UnionCore tiene una potente capacidad de procesamiento y escalabilidad, lo que garantiza que no haya un único punto de falla y admite la redundancia de componentes y la recuperación ante desastres.
Genew UnionCore proporciona un conjunto completo de API de administración de FCAPS para una fácil integración con el sistema de operación y mantenimiento existente, proporciona una operación de configuración basada en MML para permitir operaciones automatizadas como parcheo/reversión, etc., y proporciona seguimiento de usuario de extremo a extremo en todos los elementos de la red y la falla. registros de observación para identificar con precisión y rapidez los problemas en una red viva.
Genew UnionCore está diseñado e implementado con integridad y rendimiento de nivel de operador para cumplir con el creciente requisito de alto ancho de banda y densidad de 5G.Para ayudar al operador a ahorrar TCO, especialmente a ahorrar cada costo por bit de datos en la red viva, Genew UnionCore aprovecha las tecnologías de vanguardia como OVS, DPDK, SR-IOV, aceleración de hardware por FPGA para lograr un alto rendimiento, velocidad de transcodificación y mejora integración de todo el sistema.
Todos los productos Genew UnionCore, incluido uSDM, se implementan según el estándar 3GPP, todas las interfaces, procedimientos y parámetros de mensajes están estrictamente diseñados según la definición del estándar 3GPP.Esto permite en gran medida una interoperabilidad fluida con diferentes NE de varios proveedores, como la interoperación con RAN, Core Network de Ericsson, Nokia, Huawei, ZTE, etc., que permite una gran experiencia de implementación en red comercial.
Genew UnionCore también brinda un excelente soporte de personalización para los operadores, lo que significa que en la red viva, la circunstancia siempre es mucho más compleja de lo esperado, los operadores necesitan la API de O&M y la adaptación del archivo de registro, o la modificación de interfaces o procedimientos, o una solución creativa distinta de 3GPP. estándar.Por lo tanto, se necesita la personalización para brindar una solución perfecta y adecuada que ayude al operador a mejorar la eficiencia y los ingresos.
