Plataforma de transmisión de servicios múltiples WDM GTN6800-W2

La plataforma GTN6800-W es una serie de plataformas compactas desarrolladas de acuerdo con las características de los productos del subsistema de comunicación, que es la base de la integración de productos de transmisión WDM.Las plataformas son compatibles con diferentes tipos de tarjetas de servicio, como EDFA, EYDFA, OEO, OLP, FEC, RAMAN, VPON REPEATER, VPON VMUX, módulo pasivo, etc.Esas plataformas se caracterizan por una estructura muy compacta, una configuración flexible, un bajo consumo de energía y una gestión de red compatible con la arquitectura C/S con un mantenimiento sencillo.Es ampliamente utilizado en los campos de transmisión y operación de operadores, energía, radio y televisión, etc. Construye una plataforma de acceso multiservicio y soluciones integrales para los clientes.
Estado de Disponibilidad:

La plataforma de acceso a servicios integrados del sistema de red de transmisión óptica GTN6800-W2 se utiliza principalmente en la red de capa de acceso del área metropolitana.Puede completar funciones como ahorro de fibra óptica, multiplexación de servicios y extensión de distancia.También puede resolver la escasez de recursos de fibra en la red de la capa de acceso y brindar a los clientes una buena solución de acceso de servicios múltiples de banda ancha con bajo costo y alta eficiencia.

Características:

- Soporta 1.25G~100G todo tipo de servicios, incluyendo SDH

- Soporte CWDM y DWDM

- Admite dispositivos de apilamiento para ampliar la capacidad de transmisión

- Admite escenarios de aplicación bidireccional de fibra única unidireccional, bidireccional unidireccional y bidireccional de fibra dual

- Admite redundancia de alimentación AC/DC 1+1

- Diseño modular, configuración de soporte, instalación gratuita y apertura de servicio, Plug-n-Play, implementación rápida

Parámetros de rendimiento

Indicadores técnicos

Modelo del Producto

GTN6800-W2

Tamaño del equipo

2U:  88 mm (alto) x 482 mm (ancho) x 240 mm (profundidad)

Ranura de servicio

7 ranuras

Capacidad de transmisión de un solo equipo

Transmisión bidireccional 28 * 10G

Transmisión unidireccional 56 * 10G

Transmisión bidireccional 6 * 100G

Longitud de onda

CWDM:1270nm~1610nm

DWDM: banda C, 100 GHZ o 50 GHZ

Tasa máxima de un solo canal

200 Gbit/s

Tipo de interfaz de servicio

1.25G~100G todo tipo de servicios, incluyendo servicios de:

STM-16/64, OC-48/192, GE, 10GE, 100GE,

FC100/200/400/800/1200, FICON, ESCON,

CPRI 1/2/3/4/5/6/7

Conector óptico

SFP/SFP+, interfaz tipo LC

Topología de la red

Punto a punto, tipo cadena, tipo estrella, tipo anillo

Modo de fuente de alimentación

CA: 90~260 V o CC: -36~-72 V (redundancia de alimentación CA/CC 1+1)

El consumo de energía

130 W (típico)

Tarjeta OTU100G/200G



Tarjeta OTU100G 200G

Tarjeta OTU10G

Tarjeta OTU10G

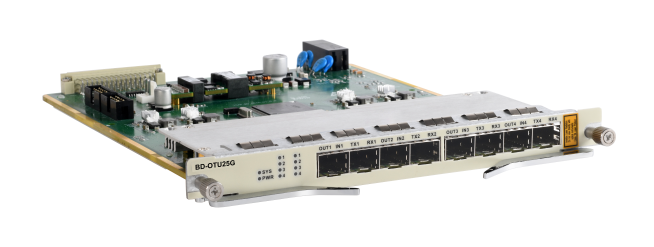

Tarjeta OTU25G

Tarjeta OTU25G

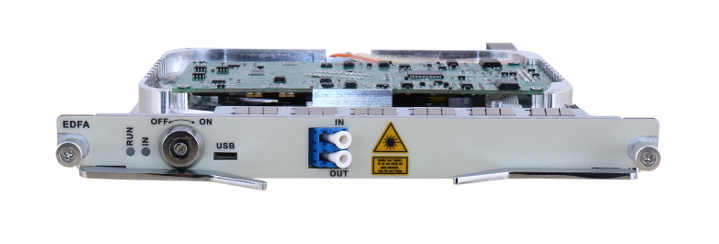

Tarjeta EDFA

Tarjeta EDFA

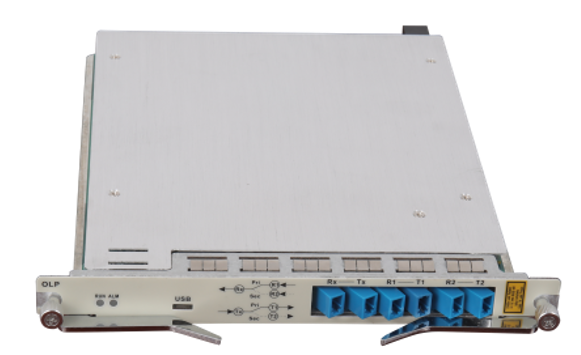

Tarjeta OLP

Tarjeta OLP

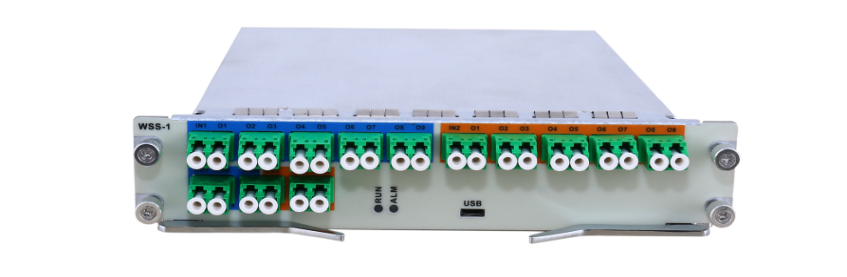

Tarjeta WSS

Tarjeta WSS

Tarjeta OCM

Tarjeta OCM

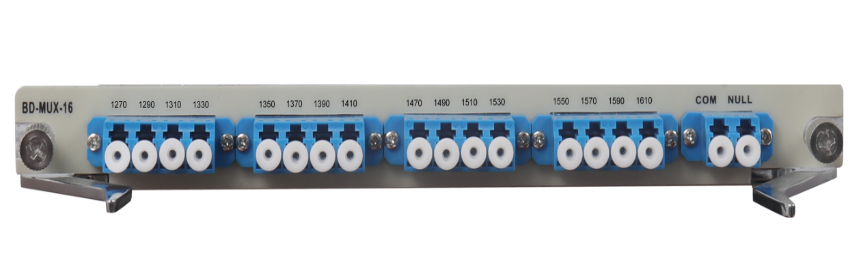

Tarjeta CWDM

Tarjeta CWDM

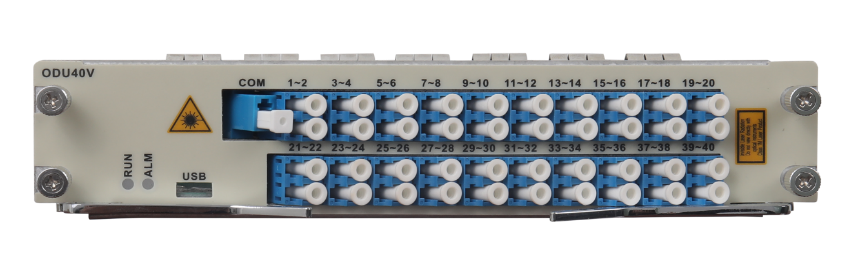

Tarjeta DWDM

Tarjeta DWDM
