Módem G.SHDSL HR22N2

El módem HR22N2 G.SHDSL transporta un flujo de bits de varios megabits a través de dos pares de cables de cobre utilizando la tecnología TC-PAM.Este módem admite múltiples velocidades de datos que van desde 64 Kbps hasta 15 Mbps (PAM128).Tiene 4 puertos Fast Ethernet y 1 ranura para instalar y elegir entre V.35, interfaz de datos Syn o interfaz E1 o interfaz G.703 codireccional de 64K.RS232 o FXO o FXS
Estado de Disponibilidad:
  • HR22N2

  • Genew

Descripción

El módem HR22N2 G.SHDSL transporta un flujo de bits de varios megabits a través de dos pares de cables de cobre utilizando la tecnología TC-PAM.Este módem admite múltiples velocidades de datos que van desde 64 Kbps hasta 15 Mbps (PAM128).Tiene 4 puertos Fast Ethernet y 1 ranura para instalar y elegir entre V.35, interfaz de datos Syn o interfaz E1 o interfaz G.703 codireccional de 64K.RS232 o FXO o FXS.El HR22N2 utiliza un canal de operación integrado en banda para controlar y monitorear la unidad remota.La función de diagnóstico integral desarrollada incluye G.SHDSL, monitoreo del rendimiento de la línea E1, bucle invertido local y remoto en banda e informe de alarma en tiempo real.El puerto artesanal local, la pantalla LCD opcional y la interfaz de administración SNMP facilitan la configuración y el diagnóstico.HR22N2 admite la función de soporte dual que se utiliza en aplicaciones punto a punto para obtener una velocidad máxima de 15 Mbps.

Características:

Cumple con ITU-T G.991.2 ETSI TS101 524.

Admite velocidad de datos de 64 Kbps a 15 Mbps (PAM128) por incremento de 64 Kbps en 2 cables

Característica modular V.35, E1 G.703, 64K codireccional

Proporcione control remoto y monitoreo usando el canal EOC en banda.

Admite la prueba DSL PRBS BER.

Admite bucle invertido local y remoto.

Supervisar el rendimiento de la línea G.SHDSL y E1.

Proporcione almacenamiento de datos de rendimiento de 96*15 minutos y 7*24 horas.

Detecta y opera cruce de bucle DSL.

Admite pantalla LCD opcional e interfaz de gestión SNMP.,

Admite administración en banda SNMP opcional y Web GUI

Admite descarga y configuración remotas.

La compatibilidad con diferentes interfaces DTE puede funcionar simultáneamente al compartir el ancho de banda DSL

Admite velocidad de datos G.bis, 4cables en 11.4 M bis

Admite velocidad de datos GSHDSL PAM 128 de hasta 15 Mbps en 2 cables

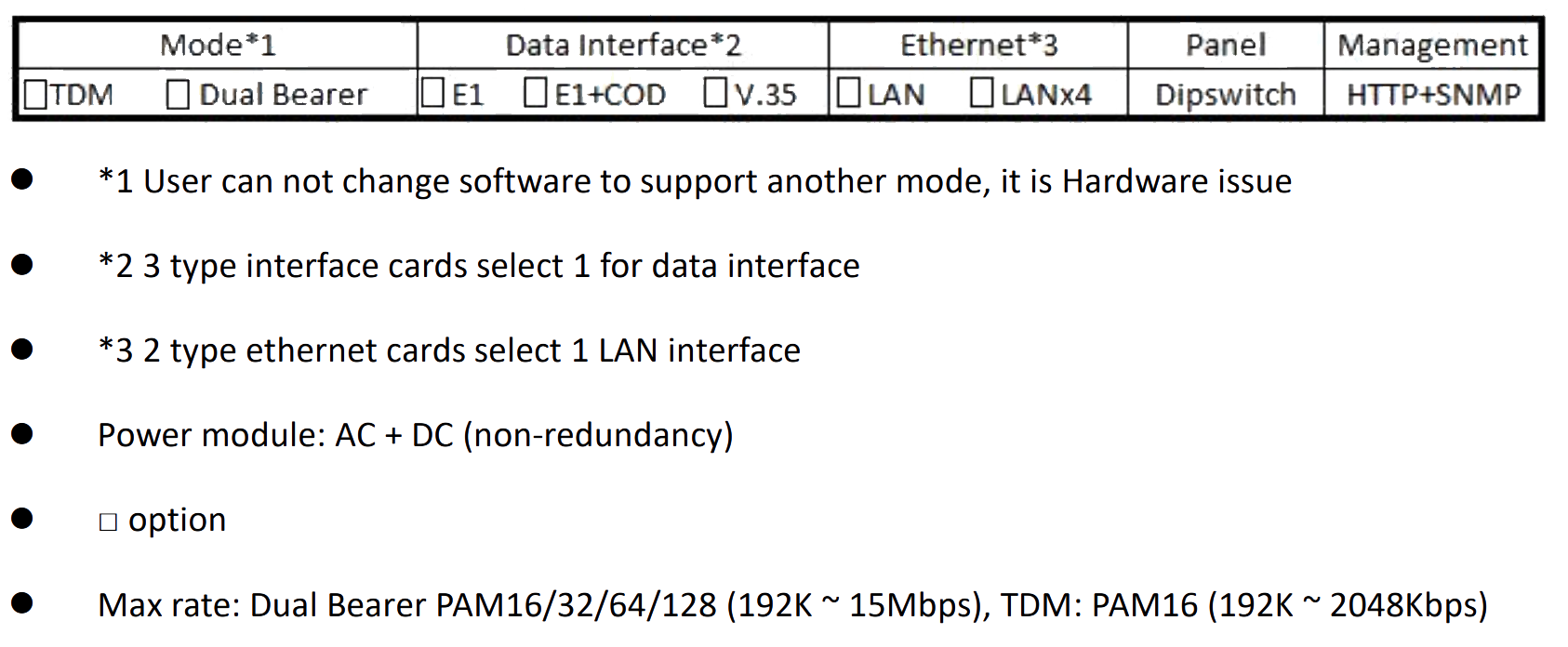

2222

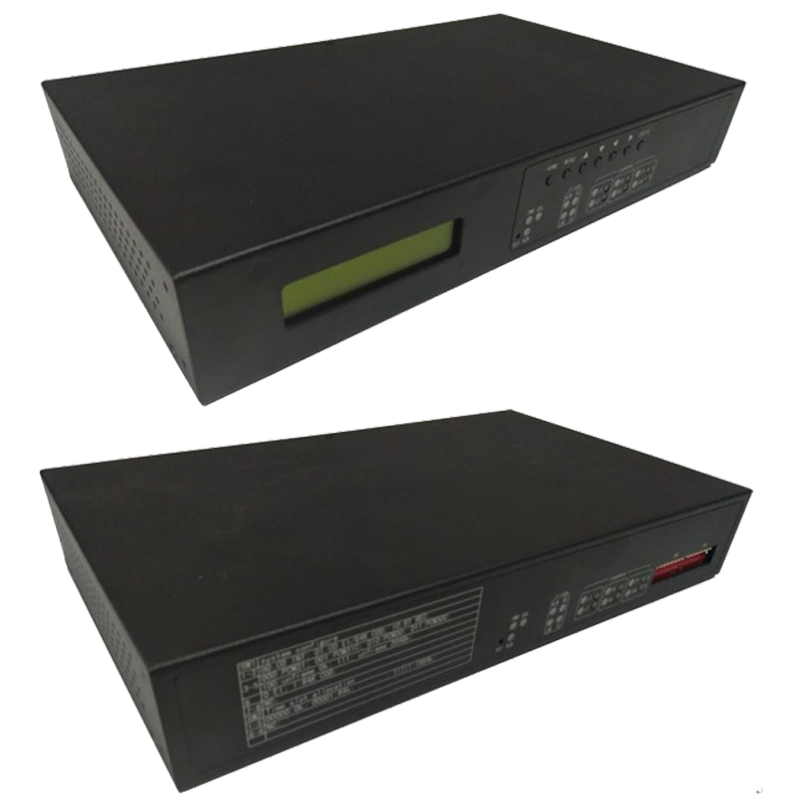

Módem G.SHDSL HR22N1 HR22N2 HRP1 HRP2


Especificación

Codificación de línea
16 TC-PAM, 32 TC-PAM, 128 TC-PAM es seleccionable
Velocidad de línea

192K bps ~ 57000 Kbps para un bucle DSL.

384K bps ~ 114000 Kbps para dos bucles DSL.

Proteccion   UIT-T K.20, K.21 e IEC60950
Estándar ITU-T G.991.2, Anexo A (Predeterminado), Anexo B
Impedancia 135 ohmios +/- 5 %
conector RJ45x1

Temporización del sistema

Tiempo de carga útil

(1) Reloj interno, precisión +/- 30 ppm

(2) reloj de entrada T1/E1

(3) Reloj DTE del puerto de datos [TT]

(4) Reloj Línea Recuperada

temporización SDHSL

(1) Oscilador local plesiócrono: 22,1184 MHz +/- 32 ppm

(2) síncrono

(3) híbrido

Interfaces de datos

Interfaz LAN

Velocidad de línea: 2048 KHz +/- 50 ppm

Código de línea: HDB3

Enmarcado: PCM31, PCM30, PCM31C, PCM30C y sin marco

Velocidad de datos: 64 Kbps a 2048 Kbps [NX64 Kbps, N=1 - 32]

Operación: E1 completo o E1 fraccional

Forma de pulso: cumple con ITU-T G.703

Impedancia: balanceada 120Ω +/- 5% resistiva o desbalanceada 75Ω +/-5% resistiva

Conector: 120 ohmios RJ45 x 1 o 75 ohmios BNC x1

Interfaz E1

Interfaz: V.35

Tasa de datos: 64 Kbps a 4608 Kbps

Conector: DB25F x 1 (se proporciona cable de adaptación DB25 a MR34)

Interfaz de puerto de datos V.35

Interfaz: 64K codireccional

Conector: RJ-45x1

Interfaz de datos codireccional G.703

Interfaz: 64K codireccional

Conector: RJ-45x1

Mantenimiento

                               Bucles invertidos:      Loopbacks AL/DL locales y remotos a través de los botones de loopback del panel frontal, pantalla de menú VT-100 o en banda                                                                 códigos de bucle invertido

                                                        Pruebas DSL PRBS BER

                                                        SNR, LOSW, ES, SES y UAS para bucles DSL

                                                        Admite estadísticas de rendimiento de errores G.821 y G.826 para interfaces E1

Interfaz de gestión

Pantalla LCD opcional: configuración, diagnóstico y monitoreo de modo rápido

SNMP/Telnet opcional: acceso Telnet y soporte de agente SNMP opcional.La gestión web es opcional

Nerviosismo y vagabundeo

Cumple con los requisitos de fluctuación y fluctuación lenta de fase G.823 y G.824 para la interfaz E1

Entrada de alimentación

CC: -36 ~ -72 VCC

CA: 90 ~ 260 V CA (47 ~ 63 Hz)

La fuente de alimentación de CA y/o CC puede seleccionarse en campo.Las entradas de alimentación de CA y CC pueden servir como protección de energía mutuamente.

Dimensions

Caja: 234,4 mm x 155,5 mm x 44,2 mm (ancho x largo x alto)

Ambiente

Temperatura: 0 ~ 60 grados C

Humedad: Hasta 95% sin condensación

Marcado CE

Cumple con EN 55022 y 55024

Seguridad: cumple con EN60950

Inmunidad a sobretensiones: L1:L2 1KV, L1/L2:PE 2KV

Oleada de iluminación: 4K
