1U CWDM o DWDM GX3108-RD-01

La plataforma C / DWDM integrada del sistema de red de transmisión óptica de tipo GX3108-RD-01 se utiliza principalmente en la red de capas de acceso al área de metro, y puede completar la función, como el ahorro de fibra óptica, la multiplexación del servicio y la extensión de distancia, resuelva la escasez de la escasez de Recursos de fibra En la red de capas de acceso, proporcione a los clientes una solución de acceso de acceso de servicio múltiple de banda ancha con bajo costo, acceso de servicio múltiple y alta eficiencia. GX3108-RD-01 puede cooperar con otros productos de la serie GX3108-RD e implementar la creación de redes de acuerdo con los diferentes requisitos.

Estado de Disponibilidad:

La plataforma C / DWDM integrada del sistema de red de transmisión óptica de tipo GX3108-RD-01 se utiliza principalmente en la red de capas de acceso al área de metro, y puede completar la función, como el ahorro de fibra óptica, la multiplexación del servicio y la extensión de distancia, resuelva la escasez de la escasez de Recursos de fibra En la red de capas de acceso, proporcione a los clientes una solución de acceso de acceso de servicio múltiple de banda ancha con bajo costo, acceso de servicio múltiple y alta eficiencia. GX3108-RD-01 puede cooperar con otros productos de la serie GX3108-RD e implementar la creación de redes de acuerdo con los diferentes requisitos.


Características:

  • El diseño de tipo de bastidor estándar 1U adopta completamente la forma de salida en el panel frontal, proporciona 3 ranuras de la placa de un solo servicio, 1 placa de administración de red integrada con una ranura de servicio, 1 ranura de un solo tablero de ventilador y 2 ranuras de placa de una sola placa de alimentación, que son todos pluggabl.;

  • Admite el WDM para todo tipo de servicios con la tasa de 100Mbit / S ~ 10Gbit / s, y cumple con los requisitos del acceso de servicios múltiples

  • Admite CWDM y DWDM, y la placa está disponible para la longitud de onda gruesa y la longitud de onda densa

  • Admite el acceso de hasta 16 servicios bidireccionales 10G o 32 servicios unidireccionales de 10 g en un solo equipo, y la expansión de la capacidad de transmisión está disponible a través de la pila de equipos;

  • Admite una distancia de transmisión de 120 km durante 2.5 g, una distancia de transmisión de 80 km durante 10 g, con la configuración de la amplificación óptica y la compensación de dispersión para implementar la transmisión de larga distancia;

  • Admite escenas de aplicación de una unidireccion de fibra única, bidireccional de fibra única y bidireccional de doble fibra;

  • Admite una plataforma de administración de red unificada y proporciona una capacidad de monitoreo de rendimiento perfecto en el desempeño de la red y el equipo;

  • Admite la fuente de alimentación de 220V CA o -48V DC, con una protección de entrada de alimentación 1 + 1;

  • Admite el despliegue en varios lugares, como gabinetes, gabinetes al aire libre, computadoras de escritorio, paredes colgantes y derrick;

  • Admite la instalación gratuita de configuración, y el equipo es plug-and-play

  • Adopta diseño de ahorro de energía verde, con una configuración típica de 60W de consumo de energía;

CWDM DWDM GX3108-RD-01


Especificaciones

Parámetros de rendimiento

Indicadores técnicos

Modelo del Producto

GX3108-RD-01

Tamaño del equipo

1U: 44 mm (altura) x442 mm (ancho) x220 mm (profundidad)

Ranura de servicio

4 ranuras (la tarjeta de administración de red es opcional para una de las ranuras)

Capacidad de transmisión de equipo único.

16 * 10g Transmisión bidireccional

32 * 10g Transmisiones unidireccionales

Longitud de onda

CWDM: 1271nm ~ 1611nm

DWDM: c banda, 100 GHz o 50 GHz

Tasa máxima de un solo canal

10gbit / s

Distancia de transmisión

80km (sin amplificación óptica)

Tipo de interfaz de servicio

100m ~ 10g Todo tipo de servicios, incluidos los servicios de STM-1 / 4/16/64, OC-3 / 12/48 / 192, FE, GE, 10GE, FC100 / 200/400/800/1200, FICON, ESCON , Epon, GPON, CPRI 1/2/3/6/7

Características del reloj

Soporte IEEE 1588 V2

Conector óptico

SFP / SFP +, interfaz de tipo LC

Topología de la red

Punto a punto, tipo de cadena, tipo de estrella, tipo de anillo

Instalación

\"19 \" y 23 \"Gabinetes, ETSI 300mm / 600mm CabineraSinteraces de la estación de base para exteriores, gabinete para exteriores FTTX, Pared colgante, Derrick

Rango de temperatura de trabajo

- 10 ℃ ~ 60 ℃ (típico)

Rango de humedad de trabajo

5 ~ 95% sin condensación

Rango de temperatura de almacenamiento

-40 ℃ ~ 85 ℃

Disipación de calor

Refrigeración por ventilador

Modo de fuente de alimentación

AC: 90 ~ 260 V o DC: -36 ~ -72 V (Soporte 1 + 1 Entrada de alimentación de respaldo)

El consumo de energía

60W (típico)

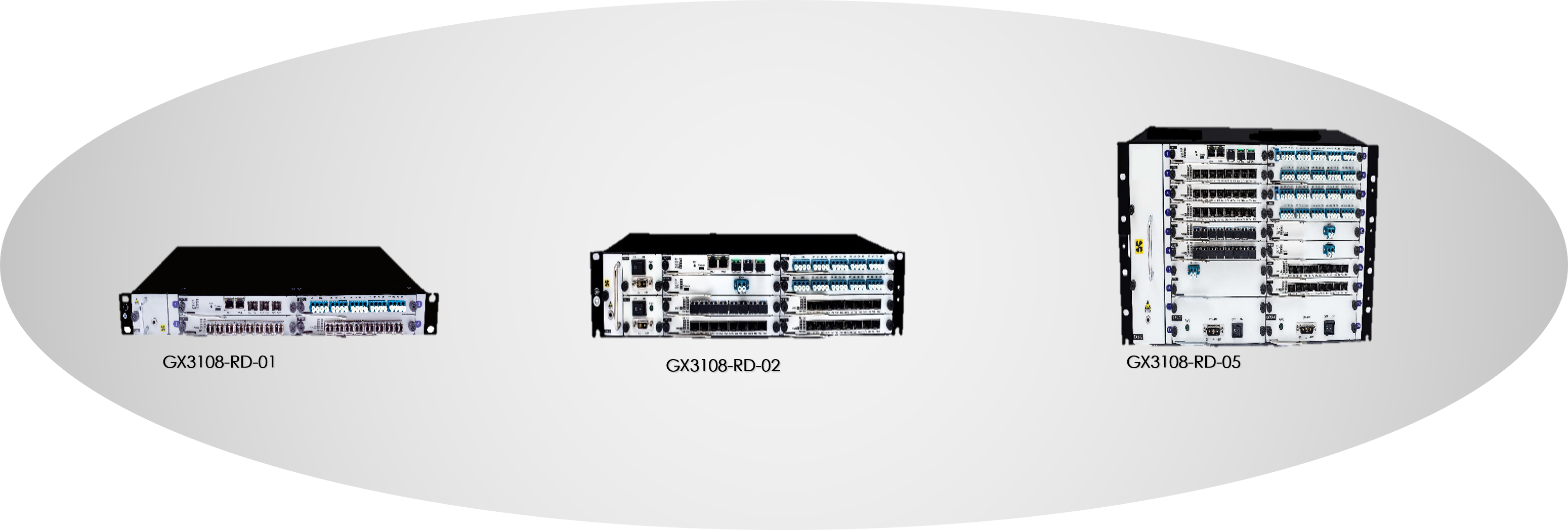

Serie GX3108-RD
